系统概述

本产品是一款采用DSP数字控制技术的单相输入/单相输出、直流电压48Vdc的锂电专用小功率纯在线式UPS，结构为标准通讯架构,1-3KVA高度均为2U。它采用双转换体制设计，具有突出的高稳定性和高可靠性。

系统主要特点

性能指标高

◆采用先进的高频开关电源整流和PFC（功率因数校正）技术，输入功率因数≥0.99，输入谐波真度THDI≤3.5%，是一款节能环保的绿色电源；

◆输入电压范围宽110-300Vac，在满负载情况下为172-268Vac。减低了使用蓄电池的频率，从而延长了蓄电池的使用寿命。

◆采用新一代IGBT逆变控制技术，输出电压电流性能更加优异。在线式单进单出双变换结构，支持208/220/230/240Vac，50/60Hz电网体系。整机效率≥90%；

◆超强的负载适应性和输出过载及短路能力，1-3KVA：125%负载60s，150%负载300ms报警转旁路；

◆可配接各种型号的发电机，降低客户的运行成本；

◆智能控制下的极低波纹充电器，延长了电池的使用寿命，充电器的智能控制，专业对锂电蓄电池（如：磷酸铁锂或三元锂电）；

◆智能控制风机，可根据负载量情况合理调整风速，具有风机故障告警保护和显示代码功能;

◆采用点阵式LCD屏+LED与键盘结合使用，全面、直观反映UPS系统的各项运行状态、参数、各种信息，操作便捷。智能故障诊断，

可通过故障记录，对故障原因进行判断和分析；

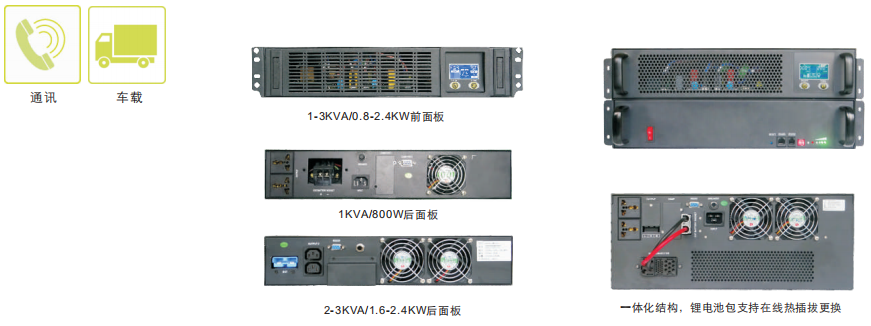

◆采用19＂英寸机架结构设计，可与标准通讯机柜相配合，大大节省的数据机房的空间。

安全、稳定、易维护

◆采用新一代DSP数字信号处理器技术，提高全面的响应速度，降低了失真度，使系统的一致性和稳定性更高；

◆采用极为灵敏的电流峰值保护电路设计，使得UPS在带非线性负载、受冷负载冲击、输出短路等状态下均具有极好的保护表现；

◆系统设计中90%以上元器件采用国际知名品牌，设备出厂前经过了4小时老化和相关验证测试，保证系统的高可靠性。

丰富的选件

可接入多种选件：SNMP网络通讯卡、RS485、干接点、USB接口等。

适用负载类别

该系列产品设计的应用环境为通讯基站设备和车载移动设备等行业。
